Câu hỏi thường gặp

Chọn đúng vòng bi cho ứng dụng của bạn là rất quan trọng để đảm bảo hiệu suất tối ưu, độ tin cậy và tuổi thọ lâu dài.Dưới đây là những bước và những cân nhắc quan trọng để giúp bạn đưa ra quyết định sáng suốt.

Hiểu các yêu cầu của bạn

• Tốc độ: Xác định tốc độ quay (RPM) mà vòng bi sẽ hoạt động. Các ứng dụng tốc độ cao có thể yêu cầu các tính năng thiết kế cụ thể.
• Điều kiện môi trường: Hãy xem xét các yếu tố như nhiệt độ, độ ẩm, tiếp xúc với hóa chất hoặc chất gây ô nhiễm.
• Yêu cầu chính xác: Các ứng dụng chính xác cao có thể yêu cầu vòng bi với độ khoan độ chặt chẽ hơn (ví dụ, ABEC cao hơn).
• Các hạn chế không gian: Đảm bảo rằng vòng bi phù hợp với không gian có sẵn trong thiết kế của bạn.

Khi chọn các thông số kỹ thuật cho thiết kế của bạn, chúng tôi khuyên bạn nên liên hệ với nhóm của chúng tôi để được hỗ trợ.Beining Bearings cung cấp nhân viên bán hàng và chuyên gia có kiến thức để hỗ trợ thiết kế và lựa chọn sản phẩm, nhằm tăng hiệu suất và đảm bảo sự thành công của công ty bạn.

Sự khác biệt giữa mộtKhả năng thông thườngvà aC3 clearanceLối xích nằm chủ yếu trong khoảng trống bên trong (còn được gọi là radial play hoặc axial play) trong vòng xích.Khoảng trống đề cập đến số lượng không gian rảnh giữa các yếu tố cán (bông hoặc cuộn) và đường cong khi vòng bi không bị tải. Khoảng cách này có thể ảnh hưởng đáng kể đến hiệu suất, tuổi thọ và đặc điểm hoạt động của vòng bi.

Đệm thông thường

• Định nghĩa: Các vòng bi độ cao bình thường được sản xuất theo các giá trị độ cao tiêu chuẩn được chỉ định bởi các tiêu chuẩn công nghiệp như ISO hoặc ABMA.Những vòng bi có một phạm vi thông thường của giải phóng bên trong phù hợp với hầu hết các ứng dụng.
• Ứng dụng: Thích hợp cho các ứng dụng chung, nơi nhiệt độ hoạt động tương đối ổn định và tải trọng vừa phải.
• Đặc điểm:
  • Thông thường cung cấp hiệu suất tốt trong điều kiện hoạt động bình thường.
  • Phù hợp cho các ứng dụng với mở rộng và co lại nhiệt tiêu chuẩn.
  • Hiệu suất cân bằng về tốc độ, khả năng tải và tiếng ồn.

C3 Lớp vỏ rỗng

• Định nghĩa: Các vòng bi khế độ C3 có độ khế độ bên trong lớn hơn so với các vòng bi khế độ thông thường.Danh hiệu "C3" chỉ ra rằng vòng bi đã được sản xuất với độ trống tâm tuyến tăng lên.
• Ứng dụng: Lý tưởng cho các ứng dụng mà độ thanh thải ban đầu cao hơn là có lợi, chẳng hạn như:
  • Ứng dụng với nhiệt độ hoạt động cao, có thể gây ra sự mở rộng nhiệt và giảm độ trong.
  • Các tình huống mà tải trọng lớn có thể dẫn đến biến dạng và giảm độ trống.
  • Môi trường có thể xảy ra sự sai lệch nhẹ.
• Đặc điểm:
  • Cung cấp hiệu suất tốt hơn trong môi trường nhiệt độ cao do bù đắp cho sự mở rộng nhiệt.
  • Giảm nguy cơ mài mòn sớm do không đủ độ trống.
  • Có thể xử lý tải trọng hơn hiệu quả hơn bằng cách giảm nguy cơ quá nóng và ma sát quá mức.
  • Thường được sử dụng trong các ứng dụng yêu cầu dung nạp lớn hơn cho sự sai lệch.

Tóm lại những khác biệt chính:

Chọn giữa vòng bi thông thường và vòng bi thông C3:

• Chọn Normal Clearancenếu ứng dụng của bạn hoạt động trong điều kiện tiêu chuẩn với tải trọng vừa phải và nhiệt độ ổn định.
• Chọn C3 Clearancenếu ứng dụng của bạn liên quan đến nhiệt độ cao, tải trọng lớn hoặc sự sai lệch tiềm năng, khi duy trì khoảng trống đủ là rất quan trọng để hoạt động tối ưu và tuổi thọ.

Nếu bạn cần hỗ trợ thêm hoặc đề xuất cụ thể dựa trên chi tiết ứng dụng của bạn, hãy tự do hỏi!

Các vòng bi được phủ trước bằng chất bôi trơn ức chế ăn mòn hoàn toàn tương thích với hầu hết các chất bôi trơn công nghiệp được sử dụng ngày nay.Bộ phim dầu bảo vệ này đảm bảo vòng bi ở trong tình trạng tối ưu trong quá trình lưu trữ và vận chuyểnKết quả là, không cần phải làm sạch vòng bi hoặc loại bỏ màng dầu trước khi lắp đặt. Điều này đơn giản hóa quá trình lắp đặt và giúp ngăn ngừa sự ô nhiễm tiềm tàng từ các chất tẩy rửa.

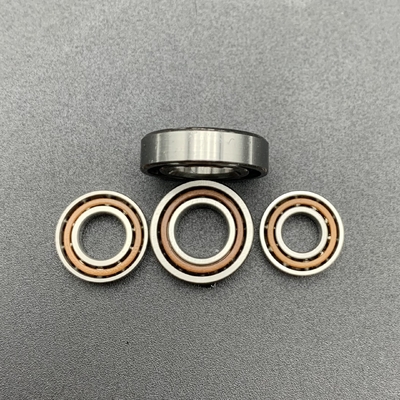

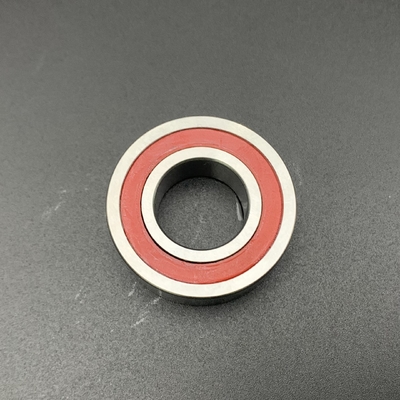

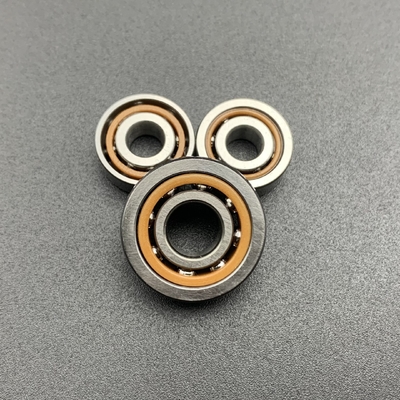

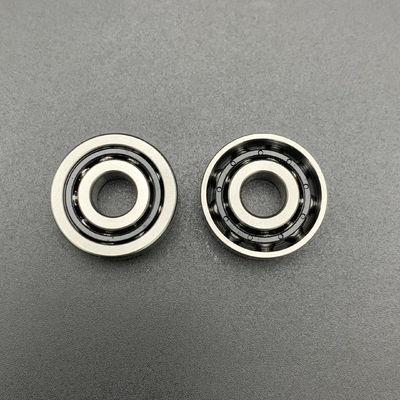

Mộtvòng bi quả cầu tiếp xúc góclà một loại vòng bi yếu tố cán được thiết kế để chịu tải trọng trục (động lực) cũng như tải trọng quang.Những vòng bi đặc trưng bởi thực tế là các đường cong trong vòng trong và ngoài có một góc cụ thể so với trục vòng bi, cho phép chúng hỗ trợ tải trọng kết hợp cả trục và tâm cùng một lúc.

Các đặc điểm chính của vòng bi bóng tiếp xúc góc:

1. Thiết kế gócCác quả bóng tiếp xúc với các đường dây vòng bên trong và bên ngoài ở một góc xác định, được gọi là góc tiếp xúc.khả năng chịu tải trục càng cao.

2. Phân phối tải: Do thiết kế của chúng, vòng bi hình giác có thể xử lý tải trọng trục nặng hơn so với vòng bi hình rãnh sâu, đặc biệt là khi tải trọng trục ở một hướng.Đối với các ứng dụng đòi hỏi tải trọng trục hai chiều, hai hoặc nhiều vòng bi bóng tiếp xúc góc thường được sử dụng theo cặp hoặc bộ, hướng ngược lại.

3. Khả năng tốc độ cao: Các vòng bi này có khả năng hoạt động tốc độ cao vì chúng sử dụng các quả bóng như các yếu tố cán, tạo ra ít ma sát hơn so với các loại yếu tố cán khác.

4. Chọn chính xác: Các vòng bi hình góc thường được sản xuất với độ khoan dung rất chặt chẽ, làm cho chúng phù hợp với các ứng dụng chính xác như trục máy công cụ, hộp số và động cơ công nghiệp.

5. Tùy chọn tải trước: Chúng có thể được nạp trước để giảm trò chơi và tăng độ cứng, điều này có lợi trong các ứng dụng mà vị trí chính xác là rất quan trọng.

6. Vật liệu và bôi trơn: Thông thường được làm từ thép chất lượng cao, các vòng bi này cũng có thể có sẵn bằng gốm hoặc thép không gỉ cho các ứng dụng đặc biệt.Việc bôi trơn đúng cách là điều cần thiết cho hiệu suất tối ưu và tuổi thọ lâu dài.

Ứng dụng:

Vòng bi bóng tiếp xúc góc được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi hoạt động tốc độ và độ chính xác cao, chẳng hạn như hàng không vũ trụ, ô tô, máy công cụ và robot.

Avòng bi cuộn chéo, còn được gọi là vòng bi chuyển động tuyến tính hoặc vòng bi chuyển động tuyến tính, là một loại vòng bi yếu tố cán được thiết kế để cung cấp chuyển động tuyến tính chính xác cao với ma sát tối thiểu.Những vòng bi này được sử dụng rộng rãi trong các ứng dụng đòi hỏi mượt mà, chuyển động chính xác dọc theo đường thẳng, chẳng hạn như trong máy công cụ, robot và hệ thống định vị chính xác.

Các đặc điểm chính của vòng bi cuộn chéo:

1. Thiết kế và cấu trúc:

   • Các yếu tố Rolling: Thay vì sử dụng quả bóng, vòng bi cuộn chéo sử dụng các cuộn hình trụ được sắp xếp vuông thẳng đứng với nhau theo mô hình chéo (90 độ với nhau).Sự sắp xếp này cho phép vòng bi để hỗ trợ tải trong nhiều hướng.
   • Đường đua V-Groove: Các con lăn chạy giữa các đường vạch V-groove được gia công vào các vòng bên trong và bên ngoài.
   • Chuồng: Một lồng hoặc bộ tách giữ cho các cuộn có khoảng cách đồng đều và ngăn chặn chúng chà xát với nhau, giảm ma sát và hao mòn.

2. Khả năng chịu tải:

   • Khả năng tải trọng cao: Do diện tích tiếp xúc lớn giữa các con lăn và đường chạy, vòng bi lăn chéo có thể chịu tải trọng cao hơn so với vòng bi hình quả có kích thước tương tự.
   • Hỗ trợ tải đa trục: Chúng có thể hỗ trợ tải radial, trục và thời gian đồng thời, làm cho chúng phù hợp với các điều kiện tải phức tạp.

3. Chọn chính xác và cứng:

   • Độ chính xác cao: Các vòng bi cuộn chéo cung cấp độ chính xác vượt trội do thiết kế của chúng, giảm thiểu độ lệch và đảm bảo chuyển động tuyến tính chính xác.
   • Độ cứng cao: Sự sắp xếp của các cuộn cung cấp độ cứng cao, rất quan trọng để duy trì độ chính xác trong các ứng dụng chính xác.

4. Sức ma sát thấp:

   • Thiết kế cuộn chéo dẫn đến ma sát thấp, cho phép chuyển động tuyến tính mượt mà và hiệu quả, ngay cả ở tốc độ cao.

5. Thiết kế nhỏ gọn:

   • Mặc dù khả năng tải và độ chính xác cao của chúng, vòng bi cuộn chéo tương đối nhỏ gọn, làm cho chúng phù hợp với các ứng dụng không gian hạn chế.

6. Vật liệu:

   • Thông thường được làm từ thép chất lượng cao, nhưng chúng cũng có thể được sản xuất từ thép không gỉ hoặc các vật liệu khác tùy thuộc vào các yêu cầu ứng dụng.

Ứng dụng:

Vòng bi cuộn chéo là lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao, chuyển động trơn tru và hiệu suất đáng tin cậy.

• Máy công cụ: Để hướng trục tuyến tính trong máy xay, máy xay và máy quay.
• Robot học: Trong cánh tay robot và hệ thống định vị, nơi độ chính xác và khả năng lặp lại là rất quan trọng.
• Thiết bị đo lường: Đối với các dụng cụ đo chính xác như máy đo tọa độ (CMM).
• Sản xuất bán dẫn: Trong thiết bị xử lý wafer và hệ thống kiểm tra.
• Hệ thống tự động hóa: Đối với các giai đoạn tuyến tính và slide trong các quy trình sản xuất tự động.

Tóm lại:

Các vòng bi cuộn chéo xuất sắc trong các ứng dụng đòi hỏi chuyển động tuyến tính chính xác cao, dung lượng tải cao và hỗ trợ tải đa trục.chuyển động chính xác và độ cứng cao, làm cho chúng trở nên không thể thiếu trong các ngành công nghiệp đòi hỏi hiệu suất và độ tin cậy hàng đầu.

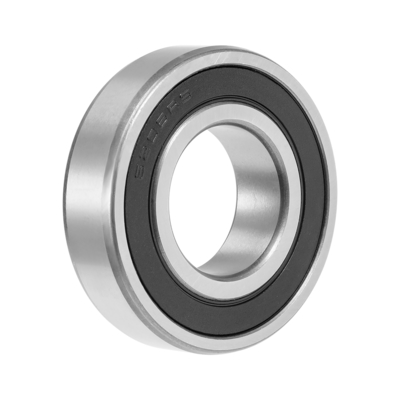

CácVòng đệm quả bóng rãnh sâulà một trong những loại vòng bi yếu tố cuộn phổ biến nhất, được thiết kế để hỗ trợ cả tải radial và trục.Những vòng bi này được đặc trưng bởi các rãnh raceway sâu của họ mở rộng gần như đến đường kính của quả bóng, cho phép chúng mang tải trọng đáng kể trong một thiết kế nhỏ gọn.

Các đặc điểm chính của vòng bi quả rãnh sâu:

1. Thiết kế và cấu trúc:

   • Các vòng bên trong và bên ngoài có rãnh sâu phù hợp với độ cong của các quả bóng, cho phép phân phối tải hiệu quả.

   • Chúng bao gồm một vòng bên trong, một vòng bên ngoài, một bộ các quả bóng và thường là một lồng để giữ cho các quả bóng được cách nhau đồng đều.

2. Khả năng chịu tải:

   • Trọng lượng phóng xạ: Vòng đệm quả cầu có rãnh sâu có thể chịu tải trọng tâm tuyến đáng kể do phù hợp chặt chẽ giữa các quả bóng và đường chạy.

   • Trọng lượng trục: Chúng cũng có thể hỗ trợ tải trọng trục (động lực) theo cả hai hướng, mặc dù khả năng tải trọng trục của chúng thường thấp hơn so với vòng bi bóng tiếp xúc góc.

3. Hiệu suất tốc độ cao:

   • Do thiết kế ma sát thấp và khả năng hoạt động với khoảng trống tối thiểu, các vòng bi này có khả năng hoạt động ở tốc độ rất cao, làm cho chúng phù hợp với các ứng dụng đòi hỏi quay nhanh.

4. Tiếng ồn và rung động thấp:

   • Thiết kế của chúng góp phần vào hoạt động trơn tru và yên tĩnh, điều này có lợi trong các ứng dụng cần giảm thiểu tiếng ồn và rung động.

5. Dễ sử dụng và bảo trì:

   • Các vòng bi này tương đối dễ cài đặt và bảo trì. Chúng thường được bôi trơn trước và niêm phong, làm giảm nhu cầu bảo trì và kéo dài tuổi thọ.

6. Nhiều kích thước và cấu hình:

   • Có sẵn trong một loạt các kích thước và cấu hình, bao gồm các phiên bản mở, được che chắn và được niêm phong, làm cho chúng thích nghi với các ứng dụng khác nhau.

7. Vật liệu:

   • Thông thường được làm từ thép crôm, nhưng chúng cũng có thể được sản xuất từ thép không gỉ hoặc vật liệu gốm cho các ứng dụng cụ thể như môi trường ăn mòn hoặc điều kiện nhiệt độ cao.

Ứng dụng:

Vòng đệm quả cầu rãnh sâu được sử dụng rộng rãi trong nhiều ngành công nghiệp do tính linh hoạt, đáng tin cậy và hiệu quả chi phí của chúng.

• Ngành công nghiệp ô tô: Trong các thành phần như vòng bi bánh xe, máy biến áp và động cơ điện.

• Máy gia dụng: Như máy giặt, tủ lạnh và máy điều hòa không khí.

• Máy chế biến công nghiệp: Bao gồm hệ thống vận chuyển, máy bơm và quạt.

• Điện tử tiêu dùng: Đối với các thiết bị như ổ cứng và máy phát DVD.

Tóm lại:

Vòng xích rỗng sâu cung cấp sự cân bằng giữa hiệu suất và sự đơn giản, làm cho chúng trở thành một lựa chọn phổ biến cho một loạt các ứng dụng cần hỗ trợ tải radial và trục đáng tin cậy,cùng với khả năng tốc độ cao và mức độ tiếng ồn thấp.

Nếu các vòng bi bạn cần có trong kho, chúng tôi không có yêu cầu số lượng đặt hàng tối thiểu.hoặc nếu chúng là vòng bi không chuẩn, thì chúng ta có yêu cầu số lượng đặt hàng tối thiểu.

Lối xích là các thành phần cơ học được thiết kế để hỗ trợ chuyển động tương đối giữa các bộ phận của một máy trong khi giảm thiểu ma sát.nhưng bốn loại phổ biến được công nhận rộng rãi:

1.Vòng đệm quả bóng

• Mô tả: Biến lốp sử dụng các quả bóng để duy trì sự tách biệt giữa các đường đệm. Các quả bóng lăn giữa các đường đệm bên trong và bên ngoài, làm giảm ma sát quay.
• Ứng dụng: Thích hợp cho các ứng dụng liên quan đến cả tải radial và đẩy. Thường được sử dụng trong động cơ điện, máy bơm và thiết bị gia dụng.
• Loại:
  • Vòng đệm hình quả cầu rãnh sâu
  • Lối đệm hình quả cầu liên lạc góc
  • Các vòng bi quả tự sắp xếp

2.Vòng lăn

• Mô tả: Xích lăn sử dụng xi lanh (xích lăn) thay vì quả bóng để hỗ trợ tải. Xích lăn có diện tích bề mặt lớn hơn khi tiếp xúc với các đường đua, cho phép chúng xử lý tải trọng nặng hơn so với xích lăn quả bóng.
• Ứng dụng: Lý tưởng cho các ứng dụng hạng nặng liên quan đến tải trọng tâm hoặc trục đáng kể. Được sử dụng trong hệ thống vận chuyển, hộp số và bánh xe ô tô.
• Loại:
  • Lối xích cuộn trụ
  • Vòng bi cuộn cong
  • Lối xích cuộn hình cầu
  • Vòng bi cuộn kim

3.Các vòng bi đẩy

• Mô tả: Vòng bi đẩy được thiết kế đặc biệt để xử lý tải trọng trục (động lực), hoạt động song song với trục.
• Ứng dụng: Thông thường trong các ứng dụng mà tải trọng trục là chủ yếu, chẳng hạn như trong trục cánh quạt, tua-bin và hộp số trực thăng.
• Loại:
  • Xích vòng bi quả
  • Lối xích cuộn cuộn trụ
  • Lối xích cuộn cuộn coni
  • Lối xích cuộn cuộn hình cầu

4.Các vòng bi đơn giản (bushings)

• Mô tả: Vòng xích đơn giản, còn được gọi là vỏ xích hoặc vỏ xích tay, bao gồm một vỏ xích hình trụ đơn giản hỗ trợ trục quay.
• Ứng dụng: Thích hợp cho các ứng dụng tốc độ thấp và môi trường nơi ô nhiễm là một mối quan tâm. Được sử dụng trong động cơ, máy bơm và xi lanh thủy lực.
• Loại:
  • Vỏ bằng đồng
  • Vỏ vỏ bằng kim cương trôi dầu
  • Vòng vỏ lót bằng PTFE
  • Các bộ đệm kim loại Babbitt

Tóm lại

Mỗi loại vòng bi có lợi thế riêng và phù hợp với các ứng dụng khác nhau dựa trên loại tải, tốc độ và điều kiện môi trường.Chọn đúng loại vòng bi là rất quan trọng để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài trong các hệ thống cơ khí khác nhau.

Nếu bạn cần thông tin chi tiết hơn về bất kỳ loại vòng bi cụ thể nào hoặc có câu hỏi khác, hãy tự do hỏi!

Mộtvòng bi công nghiệplà một thành phần cơ học được sử dụng trong máy móc và thiết bị công nghiệp để hỗ trợ các bộ phận quay hoặc chuyển động, giảm ma sát và xử lý tải trọng.Các vòng bi công nghiệp rất quan trọng để đảm bảo hoạt động trơn tru, giảm thiểu sự hao mòn, và kéo dài tuổi thọ của máy móc trong các ứng dụng công nghiệp khác nhau.và môi trường đầy thách thức thường được tìm thấy trong môi trường công nghiệp.

Đặc điểm chính của vòng bi công nghiệp:

1. Sức bền và bền:

   • Các vòng bi công nghiệp được xây dựng để xử lý tải trọng tâm và trục đáng kể, cũng như tải trọng cú sốc có thể xảy ra trong các ứng dụng hạng nặng.

2. Khả năng tải trọng cao:

   • Chúng được thiết kế để chịu tải trọng nặng, điều này rất cần thiết cho máy móc được sử dụng trong các ngành công nghiệp như khai thác mỏ, xây dựng và sản xuất.

3. Chống lại các yếu tố môi trường:

   • Nhiều vòng bi công nghiệp được thiết kế để chống lại các chất gây ô nhiễm như bụi, nước và hóa chất, đảm bảo hiệu suất đáng tin cậy ngay cả trong môi trường khắc nghiệt.

4. Chống nhiệt độ:

   • Các vòng bi công nghiệp thường hoạt động dưới nhiệt độ cực đoan, từ nhiệt độ lạnh đến nhiệt độ rất cao, tùy thuộc vào ứng dụng.

5. Thời gian sử dụng dài:

   • Được thiết kế cho tuổi thọ lâu dài, vòng bi công nghiệp đòi hỏi bảo trì tối thiểu và có thể hoạt động trong thời gian dài mà không bị hỏng.

6. Chính xác và đáng tin cậy:

   • Độ chính xác và độ tin cậy cao là rất quan trọng để duy trì hiệu suất máy chính xác và giảm thiểu thời gian ngừng hoạt động.

Loại vòng bi công nghiệp:

Các vòng bi công nghiệp có nhiều loại khác nhau, mỗi loại phù hợp với các ứng dụng khác nhau dựa trên loại tải, tốc độ và điều kiện môi trường.

1. Vòng đệm quả bóng:

   • Được sử dụng trong các ứng dụng đòi hỏi ma sát thấp và tải trọng vừa phải.

2. Vòng lăn:

   • Xử lý tải trọng nặng hơn vòng bi quả do diện tích tiếp xúc lớn hơn. Thường được sử dụng trong hệ thống vận chuyển, hộp số và bánh xe ô tô.

3. Các vòng bi đẩy:

   • Được thiết kế đặc biệt để xử lý tải trọng trục (động lực), được sử dụng trong tuabin, trục cánh quạt và hộp số trực thăng.

4. Các vòng bi đơn giản (bushings):

   • Lớp vỏ hình trụ đơn giản hỗ trợ trục quay mà không có các yếu tố cán.

5. Vòng đệm:

   • Điều này giúp tạo điều kiện cho chuyển động tuyến tính và thường được sử dụng trong thiết bị tự động hóa, cánh tay robot và máy CNC.

6. Các vòng bi cầu:

   • Cho phép sai đường góc và được sử dụng trong các ứng dụng nơi sự sắp xếp khó duy trì, chẳng hạn như trong máy móc nông nghiệp và thiết bị xây dựng.

Ứng dụng của vòng bi công nghiệp:

• Sản xuất: Hệ thống vận chuyển, dây chuyền lắp ráp và thiết bị xử lý vật liệu.

• Khai thác mỏ và xây dựng: Máy đào, máy kéo và máy khoan mỏ.

• Ngành công nghiệp ô tô: Các bộ phận của động cơ, hệ thống lái và trục bánh xe.

• Hàng không vũ trụ: Động cơ máy bay, xe hạ cánh và hệ thống điều khiển.

• Ngành năng lượng: Vũ khí gió, máy phát điện và hệ thống truyền điện.

• Công nghiệp chế biến thực phẩm và đồ uống: Máy đóng gói, máy vận chuyển và máy trộn

Tóm lại

Các vòng bi công nghiệp đóng một vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả và đáng tin cậy của máy móc trong các ngành công nghiệp khác nhau.và độ chính xác làm cho họ thành phần không thể thiếu trong các ứng dụng công nghiệp hiện đạiChọn đúng loại vòng bi công nghiệp phụ thuộc vào các yêu cầu cụ thể của máy móc và điều kiện hoạt động.

Nếu bạn có câu hỏi chi tiết hơn về vòng bi công nghiệp hoặc cần sự giúp đỡ trong việc lựa chọn loại phù hợp cho một ứng dụng cụ thể, hãy tự do hỏi!

Vòng đệm bóng tiếp xúc góc và vòng đệm bóng rãnh sâu là cả hai loại vòng đệm bóng, nhưng chúng có sự khác biệt rõ rệt về thiết kế, đặc điểm hiệu suất và ứng dụng.Đây là một so sánh chi tiết:

1. Sự khác biệt về thiết kế

Đồ đệm hình quả cầu rãnh sâu

• Địa hình đường đua: Cả hai vòng bên trong và bên ngoài đều có rãnh sâu kéo dài trên hơn một nửa đường kính của các quả bóng, cung cấp sự hỗ trợ tốt cho các quả bóng.

• Phân phối tải: Trọng lượng được phân phối trên một khu vực lớn hơn do các đường dẫn sâu hơn,cho phép các vòng bi xử lý tải radial một cách hiệu quả trong khi cũng hỗ trợ tải trục vừa phải (động lực) theo cả hai hướng.

• góc tiếp xúc: Thông thường có góc tiếp xúc 0 °, có nghĩa là tải được áp dụng trực tiếp theo hướng tâm.

Vòng đệm bóng liên lạc góc

• Địa hình đường đua: Các đường cong được thiết kế với một góc tiếp xúc cụ thể (thường là từ 15 ° đến 45 °), cho phép các quả bóng tiếp xúc điểm ở góc chứ không phải là tiếp xúc đường như trong vòng bi rãnh sâu.

• Phân phối tải: Do góc tiếp xúc, vòng bi tiếp xúc góc có thể xử lý tải trọng trục (động lực) đáng kể theo một hướng cùng với tải trọng quang.Chúng không phù hợp để xử lý tải lực đẩy trong cả hai hướng mà không có sự sắp xếp ghép nối.

• góc tiếp xúc: Đi kèm với một góc tiếp xúc được xác định, thường dao động từ 15 ° đến 45 °, ảnh hưởng đến khả năng xử lý tải trọng trục.

2Khả năng tải và hướng

Đồ đệm hình quả cầu rãnh sâu

• Trọng lượng phóng xạ: Tốt cho tải radial.

• Trọng lượng trục: Có thể xử lý tải trọng trục vừa phải ở cả hai hướng.

• Trọng lượng kết hợp: Thích hợp cho các tải trọng tâm và trục kết hợp, đặc biệt là khi tải trọng trục tương đối nhỏ so với tải trọng tâm.

Vòng đệm bóng liên lạc góc

• Trọng lượng phóng xạ: Tốt cho tải radial nhưng không mạnh như vòng bi quả rãnh sâu.

• Trọng lượng trục: Tốt đối với tải trọng trục lớn theo một hướng, đặc biệt hữu ích khi tải trọng trục đáng kể so với tải trọng tâm.

• Trọng lượng kết hợp: Tốt nhất phù hợp với tải tích hợp nơi tải trọng trục chiếm ưu thế hoặc đáng kể.

3Khả năng tốc độ

Đồ đệm hình quả cầu rãnh sâu

• Nói chung cung cấp khả năng tốc độ cao hơn so với vòng bi bóng tiếp xúc góc do thiết kế đơn giản hơn và ma sát bên trong thấp hơn.

Vòng đệm bóng liên lạc góc

• Có thể hoạt động ở tốc độ cao nhưng có thể bị hạn chế bởi các yêu cầu tải trước và sự cần thiết phải quản lý tải trọng trục một cách cẩn thận.

4. Lắp sẵn

Đồ đệm hình quả cầu rãnh sâu

• Thông thường không yêu cầu tải trước và có thể hoạt động hiệu quả dưới tải trọng nhẹ.

Vòng đệm bóng liên lạc góc

• Thông thường yêu cầu tải trước để tối ưu hóa hiệu suất, đặc biệt là khi được sử dụng đôi để xử lý tải trọng trục theo cả hai hướng.

5Ứng dụng

Đồ đệm hình quả cầu rãnh sâu

• Thường được sử dụng trong động cơ điện, máy bơm, thiết bị gia dụng và các ứng dụng ô tô khi có tải trọng tâm và trục vừa phải.

Vòng đệm bóng liên lạc góc

• Ưu tiên trong các ứng dụng đòi hỏi khả năng tải trọng trục cao theo một hướng, chẳng hạn như hộp số, trục máy công cụ và trục bơm.

Tóm lại

• Đồ đệm hình quả cầu rãnh sâulà linh hoạt, xử lý tải trọng tâm và trục vừa phải theo cả hai hướng, và thường được sử dụng trong các ứng dụng chung.

• Vòng đệm bóng liên lạc gócvượt trội trong các ứng dụng có tải trọng trục đáng kể theo một hướng và có thể xử lý tải trọng kết hợp nơi các lực trục chiếm ưu thế.

Chọn giữa hai phụ thuộc vào điều kiện tải trọng cụ thể, yêu cầu tốc độ và nhu cầu ứng dụng.Cảm thấy tự do để hỏi!

Để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của máy móc, việc ngăn chặn vòng bi quá nóng là rất quan trọng.

1.Lấy dầu bôi trơn đúng cách

• Sử dụng lượng mỡ thích hợp: Hãy chắc chắn rằng bạn sử dụng đúng lượng mỡ. Quá nhiều hoặc quá ít có thể gây ra vấn đề. Nói chung, hãy lấp đầy khoảng 30% đến 50% không gian trống trong vòng bi với mỡ.

• Chọn dầu mỡ phù hợp: Chọn loại mỡ phù hợp với điều kiện hoạt động và nhiệt độ của bạn.

2.Bảo trì thường xuyên

• Kiểm tra tình trạng bôi trơn: Kiểm tra thường xuyên tình trạng mỡ để đảm bảo nó không bị phân hủy hoặc khô. Thay thế hoặc bổ sung khi cần thiết.

• Làm sạch mỡ cũ: Loại bỏ mỡ cũ trước khi thêm mỡ mới để tránh quá đầy.

3.Nhiệt độ màn hình

• Cài đặt cảm biến nhiệt độ: Đặt các cảm biến nhiệt độ ở các điểm quan trọng để theo dõi nhiệt độ vòng bi trong thời gian thực.

• Kiểm tra nhiệt độ thường xuyên: Nếu bạn không có cảm biến, hãy sử dụng nhiệt kế cầm tay để kiểm tra nhiệt độ vòng bi định kỳ.

4.Giữ sạch sẽ

• Ngăn ngừa ô nhiễm: Giữ vòng bi và môi trường xung quanh sạch sẽ để ngăn không cho bụi, nước và các chất gây ô nhiễm khác xâm nhập.

• Kiểm tra dấu: Kiểm tra thường xuyên các niêm phong để đảm bảo chúng ngăn chặn hiệu quả các chất gây ô nhiễm bên ngoài.

5.Lắp đặt đúng cách

• Thực hiện theo hướng dẫn cài đặt: Lắp đặt vòng bi theo đúng hướng dẫn của nhà sản xuất để đảm bảo sắp xếp và cố định đúng.

• Tránh quá chặt: Đừng quá căng vòng bi, vì điều này làm tăng ma sát và có thể dẫn đến quá nóng.

6.Tối ưu hóa hệ thống làm mát

• Sử dụng thiết bị làm mát: Trong môi trường nhiệt độ cao, hãy xem xét việc sử dụng các thiết bị làm mát như quạt hoặc tay áo làm mát để giúp phân tán nhiệt.

• Đảm bảo có không khí tốt: Hãy chắc chắn rằng có một luồng không khí đầy đủ xung quanh máy để hỗ trợ làm mát tự nhiên.

7.Quản lý gánh nặng

• Trọng lượng điều khiển: Đảm bảo vòng bi không chịu tải vượt quá khả năng thiết kế của chúng.

• Phân chia gánh nặng một cách bình đẳng: Cân bằng tải đồng đều trên tất cả các vòng bi để tránh quá tải tại chỗ.

8.Chọn đúng đắn

• Chọn dựa trên ứng dụng: Chọn vòng bi phù hợp với ứng dụng cụ thể của bạn, xem xét các yếu tố như kích thước, vật liệu và thiết kế.

Tóm lại

Bằng cách đảm bảo bôi trơn đúng cách, bảo trì thường xuyên, giám sát nhiệt độ, sạch sẽ, lắp đặt chính xác, làm mát tối ưu, quản lý tải và chọn đúng vòng bi,bạn có thể ngăn chặn hiệu quả vòng bi quá nóng và đảm bảo hoạt động đáng tin cậy.

Nếu bạn cần hướng dẫn chi tiết hơn hoặc có câu hỏi khác, hãy tự do hỏi!

Biểu tượng và khiên

• RS, 2RS, 2RSH, 2RS1, RSR, 2RSR: Chúng chỉ ra rằng vòng bi có niêm phong cao su. "RS" có nghĩa là có niêm phong ở một bên, trong khi "2RS" chỉ ra niêm phong ở cả hai bên.

• ZZ, 2Z, ZR, Z: Chúng biểu thị các tấm chắn kim loại để bảo vệ bụi. "ZZ" hoặc "2Z" có nghĩa là vòng bi được bảo vệ ở cả hai bên.

Tiêu chuẩn nội bộ

• C3, C4: Chúng đề cập đến sự mở rộng nội bộ trong vòng bi. Các vòng bi với các chỉ định này phù hợp với hoạt động tốc độ cao và nhiệt độ trung bình cao.chúng có thể không hoạt động tối ưu ở tốc độ thấpLuôn kiểm tra trang dữ liệu cho giới hạn tốc độ cụ thể.

Vật liệu lồng

• TN9, TVH, TVP, G15: Các hậu tố này cho thấy lồng (giữ các quả bóng cách nhau) được làm bằng vật liệu polyme, thường là polyamide được tăng cường bằng sợi thủy tinh.Sự lựa chọn vật liệu này có thể cải thiện hiệu suất trong một số ứng dụng.

Tiêu chuẩn chính xác

• ABEC: Tiêu chuẩn của Ủy ban kỹ sư vòng bi (ABEC) phân loại vòng bi dựa trên độ khoan dung gia công. Mặc dù được sử dụng rộng rãi, nó không bao gồm tất cả các khía cạnh ảnh hưởng đến hiệu suất vòng bi,như mức độ tiếng ồn và đặc điểm rung độngDo đó, việc dựa vào chỉ số ABEC có thể không đủ cho một số ứng dụng.

Ứng dụng nhiệt độ cao

• BHT / VT: Các hậu tố này cho thấy rằng vòng bi được thiết kế cho nhiệt độ hoạt động rất cao.Các vòng bi như vậy là chuyên ngành và không áp dụng phổ biến.

Vòng xích thép không gỉ

Để xác định liệu vòng bi của bạn là thép không gỉ:

• Tìm kiếm một tiền tố "S" trong số tham chiếu vòng bi, cho thấy nó được làm từ thép không gỉ AISI 420.không giống như các loại không từ tính như AISI 304.

Ví dụ: Hiểu các biến thể số phần

Khi lựa chọn giữa các phiên bản khác nhau của vòng bi (ví dụ: 6205-2RS so với 6205-C3):

• 6205-2RS: Chỉ ra một vòng bi niêm phong ở cả hai bên với niêm phong cao su, cung cấp bảo vệ phun.

• 6205-C3: Xác định một vòng bi với khoảng trống bên trong tăng lên, lý tưởng cho tốc độ quay hoặc nhiệt độ cao hơn nhưng có khả năng kém hiệu quả ở tốc độ thấp hơn.

Bằng cách hiểu các hậu tố và tiền tố này, bạn có thể chọn biến thể vòng bi phù hợp nhất cho nhu cầu ứng dụng cụ thể của bạn, đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.Luôn tham khảo trang dữ liệu của nhà sản xuất để biết các thông số kỹ thuật và khuyến nghị chi tiết.
