Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: CNBTZC or OEM
Chứng nhận: IATF16949:2016
Model Number: 6702 ZZ
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 50000
Giá bán: Please contact us,thanks
Packaging Details: plastic tub/middle box,carton,pallet
Delivery Time: 2-4 weeks
Payment Terms: L/C,T/T
Supply Ability: 500000pcs per month
Số mô hình:: |
6702 ZZ, 6702-AZ, 6702-2Z Vòng bi Groove Deep |
Vòng đệm mang: |
ZZ được che chắn đôi - khiên ở hai bên, 2R hoặc mở có sẵn |
Trao đổi: |
FAG 6702-2ZR, NTN W6702 ZZA, B6702 ZZ |
Giải tỏa: |
Tiêu chuẩn |
Số mô hình:: |
6702 ZZ, 6702-AZ, 6702-2Z Vòng bi Groove Deep |
Vòng đệm mang: |
ZZ được che chắn đôi - khiên ở hai bên, 2R hoặc mở có sẵn |
Trao đổi: |
FAG 6702-2ZR, NTN W6702 ZZA, B6702 ZZ |
Giải tỏa: |
Tiêu chuẩn |

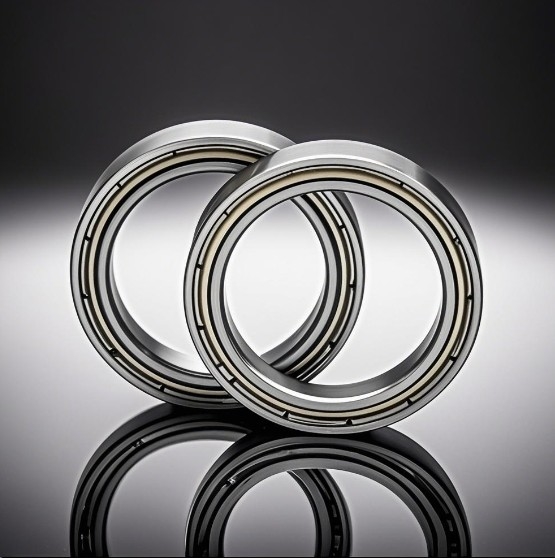

61702 ZZ 6702 ZZ Lối đệm quả cầu rãnh sâu15mm X 21mm X 4mm Lối đệm robot cắt mỏng
6702 ZZ vòng bi quả cầu rãnh sâu, với kích thước đường kính bên trong 15 mm × đường kính bên ngoài 21 mm × chiều rộng 4 mm, nổi tiếng với kích thước nhỏ gọn, khả năng tốc độ cao và đặc điểm tiếng ồn thấp.
6702 ZZ vòng bi quả 15X21X4mm Thông số kỹ thuật & Kích thước
| Toàn cầu | 6702 ZZ |
| Loại | Deep Groove Ball |
| Vật liệu vòng tròn bên trong / bên ngoài / quả bóng | Thép Chrome |
| Vật liệu lồng | Thép |
| CageType | Đánh đấm |
| Chọn chính xác | P0,P6 |
| Chiều kích bên trong d ((Ø) ((mm) | 15 |
| Kích thước bên ngoài D ((Ø) ((mm)) | 21 |
| Chiều rộng B (hoặc T) ((mm) | 4 |
| Lôi trơn | Mỡ |
| Hướng tải | Xanh |
| Thông số kỹ thuật/Môi trường | Tiêu chuẩn |
| Số hàng vòng của đường đua | Đường đơn |
| Tiêu chuẩn kích thước | Dòng mét |
6702 ZZ là một vòng bi đường rãnh sâu cắt mỏng (kích thước 15 × 21 × 4mm) có ứng dụng trên nhiều ngành công nghiệp khác nhau, nhờ độ chính xác cao, tiếng ồn thấp và cấu trúc tường mỏng.Dưới đây là các lĩnh vực ứng dụng cốt lõi và các kịch bản điển hình:
1. Chăm sóc cá nhân và thiết bị gia dụng
Công cụ làm tóc: Được sử dụng trong các thành phần quay tốc độ cao của sắt cuộn, máy thẳng, máy sấy tóc không lưỡi, v.v.
Thiết bị làm đẹp: Các thành phần chính xác đòi hỏi hoạt động âm thầm và tốc độ cao, chẳng hạn như các thiết bị làm sạch khuôn mặt và đũa massage.
Máy gia dụng: Các ứng dụng bao gồm máy giặt, quạt làm mát điều hòa không khí, động cơ máy hút bụi, vv
2Thiết bị thông minh và tự động hóa
Nhà thông minh: Hệ thống truyền tải trong khóa thông minh, máy hút bụi robot, robot lau cửa sổ, v.v.
Robot công nghiệp: Các bộ phận chuyển động chính xác như khớp cánh tay robot và các thành phần dây chuyền sản xuất tự động.
Gimbals và Camera: Hệ thống định vị chính xác cao và cơ chế nghiêng trong thiết bị giám sát an ninh.
3Công nghiệp sản xuất và máy móc
Công cụ điện: Chuyển tải điện trong các kịch bản tải trọng cao như máy đánh bóng, khoan va chạm, khoan đá, vv
Thiết bị dệt may và CNC: Các trục chính của máy dệt may, hệ thống hướng dẫn trong máy CNC.
Máy móc chất lỏng: Các vòng bi cho các yêu cầu niêm phong trong máy bơm nước, máy bơm phun, máy nén không khí, vv
4- Giao thông và thiết bị mô hình
Động cơ ô tô: Các ứng dụng có tiếng ồn thấp, độ tin cậy cao như động cơ lau kính chắn gió, động cơ điều chỉnh ghế, vv
Máy bay mô hình và máy bay không người lái: Thiết kế nhẹ cho các hệ thống truyền động cơ vi mô và cánh quạt trong các mô hình máy bay và máy bay không người lái.
5. Các kịch bản ứng dụng đặc biệt
Thiết bị y tế: Thiết bị cần chống ăn mòn và độ sạch cao, chẳng hạn như máy khoan nha khoa và máy bơm truyền vi.
Số vòng bi |
Kích thước ranh giới ((mm) | Chỉ số tải cơ bản (N) | Tốc độ giới hạn ((rpm) | Ghi chú(kg) Trọng lượng |
||||||||
| Chiều kính bên trong | Chiều kính bên ngoài | Chiều rộng | Chamfer | Động lực | Chế độ tĩnh | Mỡ | Dầu | |||||
| d | D | B | B1 | r(min) | Cr | Cor | Không tiếp xúc | Wt ≈ | ||||
| 61700 | ZZ | 10 | 15 | 3 | 4 | 0.1 | 800 | 390 | 34000 | 40000 | 0.00190 | |
| 61701 | ZZ | 2RS | 12 | 18 | 4 | 4 | 0.2 | 910 | 530 | 32000 | 38000 | 0.00310 |
| 61702 | ZZ | 2RS | 15 | 21 | 4 | 4 | 0.2 | 850 | 490 | 28000 | 32000 | 0.00360 |
| 61703 | ZZ | 2RS | 17 | 23 | 4 | 4 | 0.2 | 960 | 610 | 26000 | 30000 | 0.00400 |
| 61704 | ZZ | 2RS | 20 | 27 | 4 | 4 | 0.2 | 1030 | 720 | 23000 | 28000 | 0.00590 |
| 61705 | ZZ | 2RS | 25 | 32 | 4 | 4 | 0.2 | 1090 | 830 | 19000 | 23000 | 0.00700 |
| 61706 | ZZ | 2RS | 30 | 37 | 4 | 4 | 0.2 | 1170 | 980 | 16000 | 19000 | 0.00830 |
| 61707 | ZZ | 2RS | 35 | 44 | 5 | 5 | 0.3 | 1850 | 1630 | 14000 | 17000 | 0.01500 |
| 61708 | ZZ | 2RS | 40 | 50 | 6 | 6 | 0.3 | 2519 | 2234 | 12000 | 15000 | 0.02300 |
| 61709 | ZZ | 2RS | 45 | 55 | 6 | 6 | 0.3 | 2577 | 2401 | 9000 | 13000 | 0.02500 |
| 61710 | ZZ | 2RS | 50 | 62 | 6 | 6 | 0.3 | 2666 | 2636 | 7000 | 10000 | 0.03400 |
| 61711 | ZZ | 2RS | 55 | 68 | 7 | 7 | 0.3 | 2880 | 3070 | 5000 | 8000 | 0.05500 |
